Tháo bung Nintendo Switch: Thiết kế từ NVIDIA, tản nhiệt chất lỏng, 8/10 điểm iFixit

Sau khi mở Nintendo Switch, Mindtribe đã nhận thấy rằng máy được Nintendo thiết kế dựa trên bản mẫu tham chiếu do NVIDIA cung cấp cho các đối tác muốn xài chip Tegra X1. Điều này khá lạ vì trước giờ Nintendo chỉ toàn sử dụng các linh kiện hay thiết kế của riêng họ mà thôi.

Có vẻ như Nintendo đã chọn một hướng đi mới có khả năng tiết kiệm chi phí tốt hơn, rút ngắn thời gian đưa sản phẩm ra thị trường và đem lại hiệu quả cao hơn so với việc tự làm hết mọi thứ từ đầu. Đây cũng là mục tiêu của NVIDIA hay bất kì công ty nào khi đưa ra các thiết kế tham chiếu. iFixit thì đánh giá máy dễ sửa vì có nhiều linh kiện dạng module, bắt ốc, ít keo, thậm chí pin cũng có thể thay được nên chấm cho 8/10 điểm.

Mindtribe còn nhận xét thêm rằng con chip Tegra X1 dùng cho Switch mạnh hơn tối đa 10 lần so với một chiếc iPad trung bình. Chưa rõ iPad trung bình ở đây là máy nào, đời nào, thông số ra sao. Nhưng có một điều chắc chắn là chip của Switch phải mạnh thì mới đáp ứng được các game có yêu cầu đồ họa nặng, không chỉ trong năm 2017 này mà còn cho cả 2-3 năm tới. Lịch sử của các máy console cũng cho thấy rằng chúng rất mạnh vì có vòng đời dài.

Công ty tư vấn này còn nhận thấy rằng Switch đã bắt đầu đi vào sản xuất từ khá lâu. Khi mổ thiết bị ra, họ thấy một số con tem ghi ngày 15/11 năm 2016, trong khi Switch chỉ mới được bán ra hồi đầu tháng này. Ngoài ra Switch còn sử dụng các ống đồng chứa chất lỏng và một cái quạt nhỏ để tản nhiệt. Đây là thứ không thường thấy ở các hệ máy console cầm tay. Mindtribe nhận xét Nintendo đã làm rất khéo khi nhét được nhiều linh kiện vào trong một chiếc máy nhỏ như thế này. Cổng USB-C cũng được hàn rất chặt để tránh hư hỏng khi sử dụng.

Kết lại, Switch được nhận xét là "không chỉ là một sản phẩm đáng mong đợi mà còn cho thấy Nintendo có thể sáng tạo, thử nghiệm để tạo ra một chiếc máy tốt, và đây là thứ mà họ làm tốt nhất". Bên dưới là phần mổ xẻ chi tiết không chỉ của Mindtribe mà còn của iFixit, mời các bạn tham khảo:

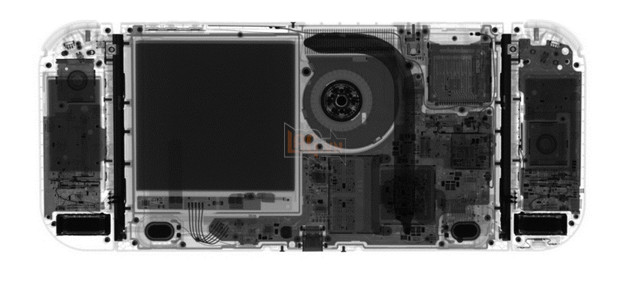

Ảnh chụp chiếc Nintendo Switch qua tia X

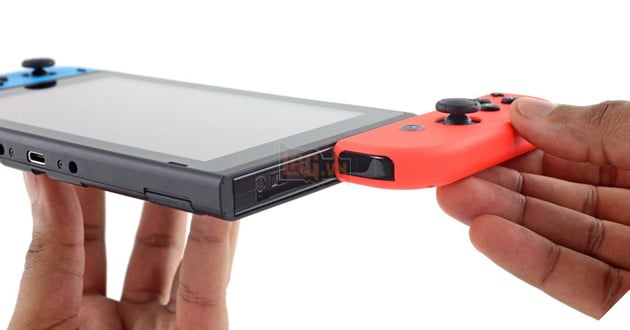

Gỡ tay cầm hai bên ra trước khi bắt đầu

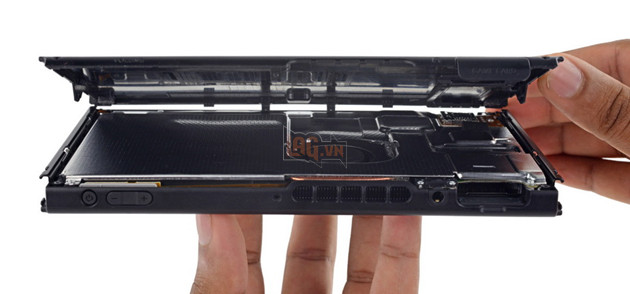

Mặt sau có thể dễ dàng mở ra chỉ bằng các mở vài con ốc, điều này được đánh giá và cũng không có keo như nhiều thiết bị công nghệ hiện nay

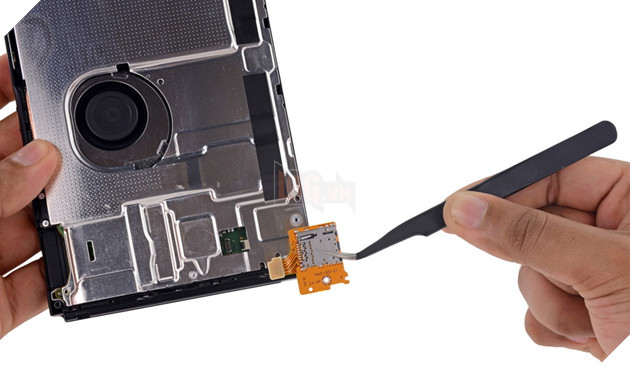

Khe đọc thẻ nhớ microSD có thể gỡ ra dễ dàng, nếu hư thì thay cũng dễ và không tốn nhiều chi phí

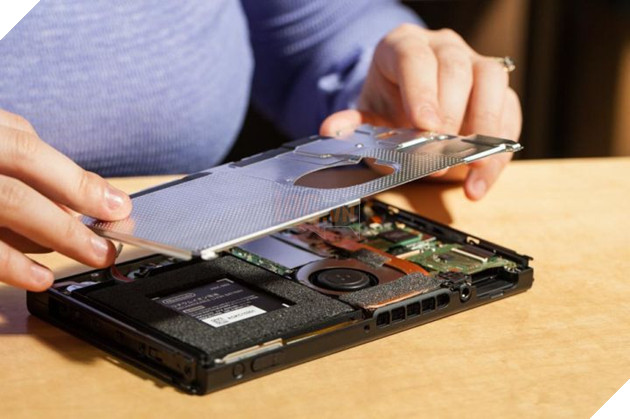

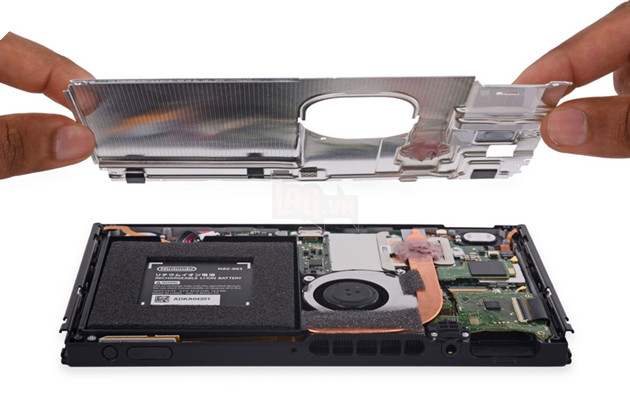

Gỡ tấm chắn từ tính kiêm tản nhiệt ra là toàn bộ linh kiện của Nintendo Switch. Có thể thấy ngay cục pin to và quạt tản nhiệt cùng ống đồng dẫn hơi nóng.

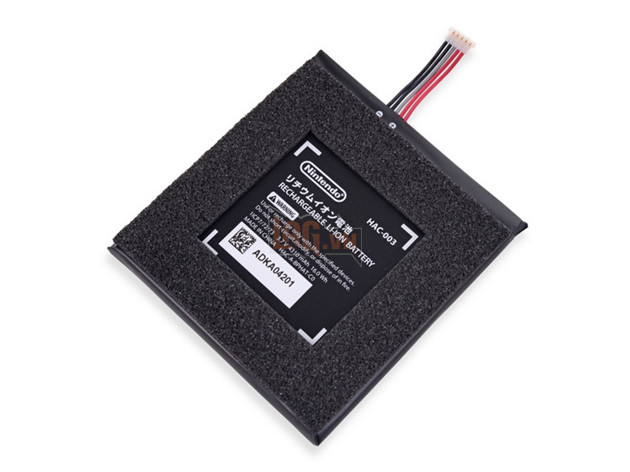

Viên pin này có dung lượng 4310mAh

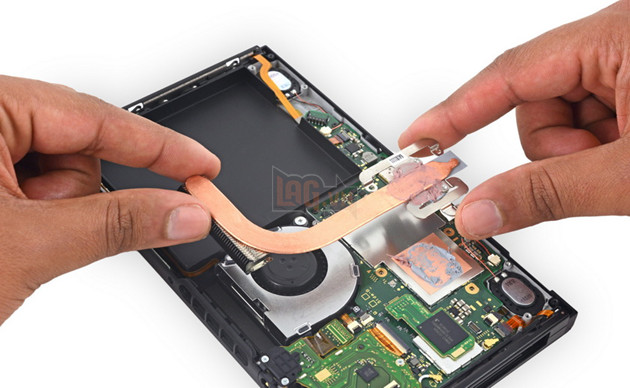

Ống đồng này làm nhiệm vụ dẫn nhiệt từ SoC NVIDIA Tegra X1 đến quạt, quạt sẽ thổi hơi nóng này ra ngoài. Trong ống có chất lỏng giúp tăng khả năng dẫn nhiệt của linh kiện.

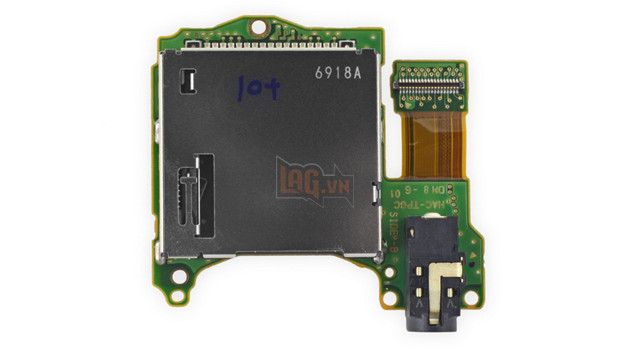

Module đọc băng game của Switch

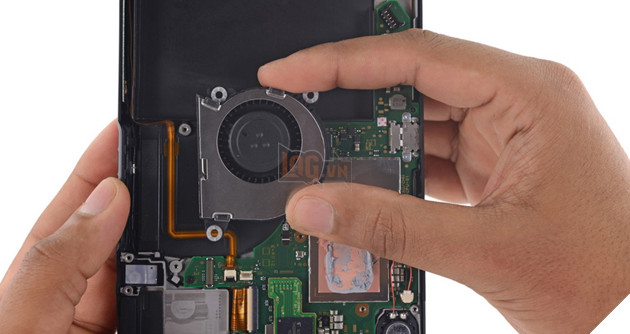

Tháo quát tản nhiệt ra, rất dễ dàng, vẫn chưa gặp gì khó khăn

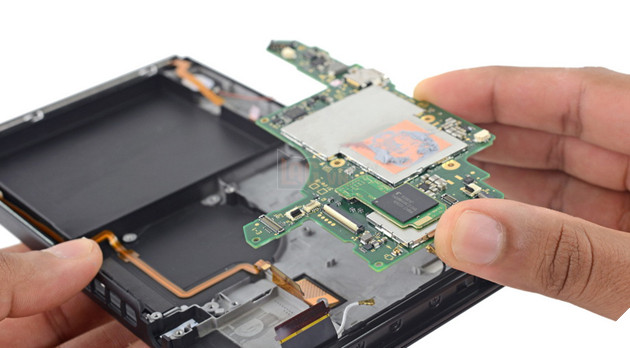

Toàn bộ mainboard của Switch đây anh em

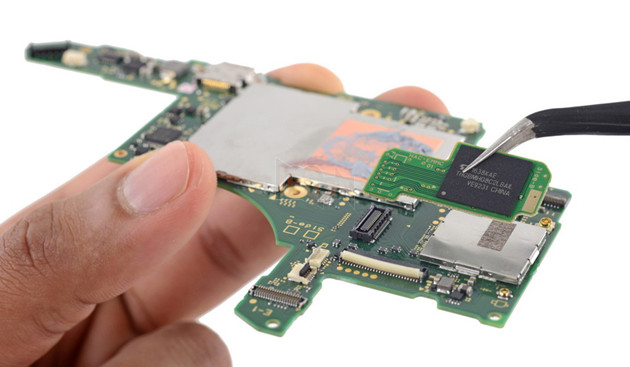

Chip nhớ có thể gỡ ra nhanh chóng, tức là theo lý thuyết chúng ta còn có thể nâng cấp được bộ nhớ trong nữa đấy

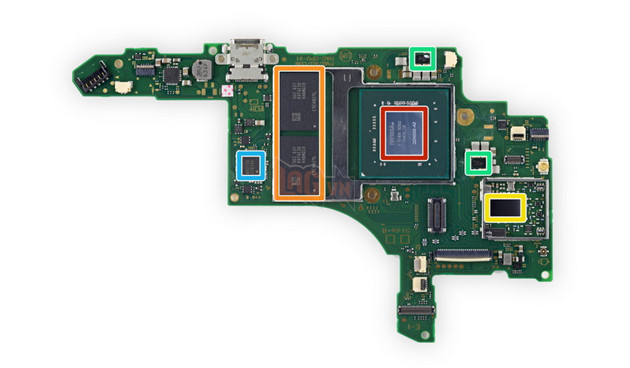

Chi tiết linh kiện: màu đỏ là NVIDIA Tegra X1, màu cam là RAM 4GB do Samsung làm, màu vàng là chip mạng Wi-Fi 802.11ac 2×2 + Bluetooth 4.1 SoC do Broadcom sản xuất

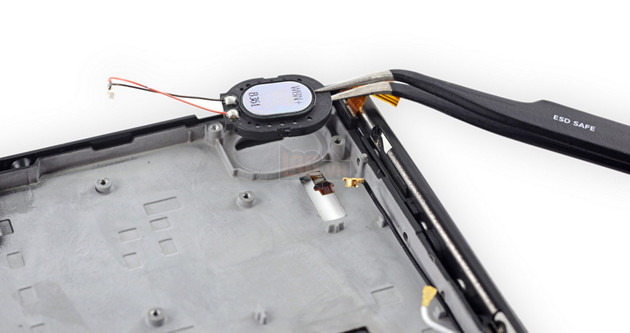

Loa stereo của Switch, vẫn rất dễ để tháo gỡ

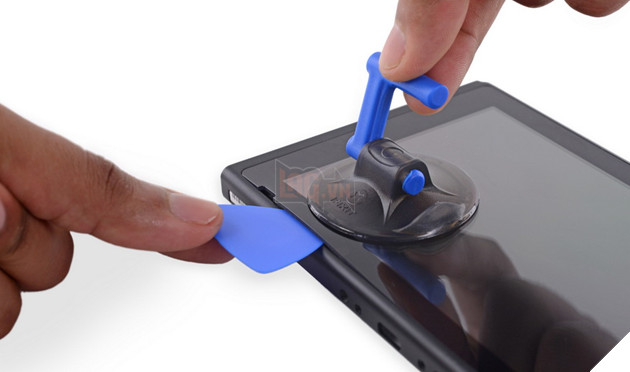

Màn hình thì phải chịu khó nạy lên mới được

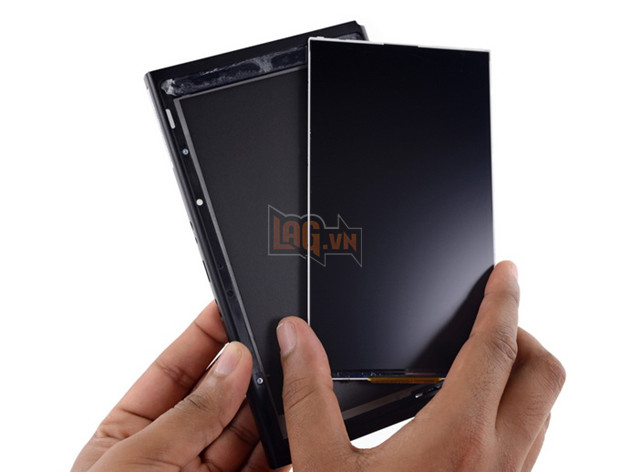

iFixit nói phần màn hình hiển thị và bộ số hóa điều khiển cảm ứng không dính với nhau. Khi thay thì sẽ rẻ hơn nhưng nó làm tăng độ phức tạp cho linh kiện bên trong

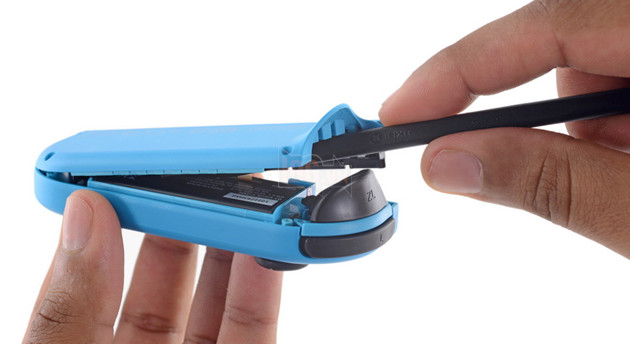

Xong máy rồi thì xúc tới tay cầm. Hai tay cầm này có thể tách ra mỗi người cầm 1 tay chơi cũng được.

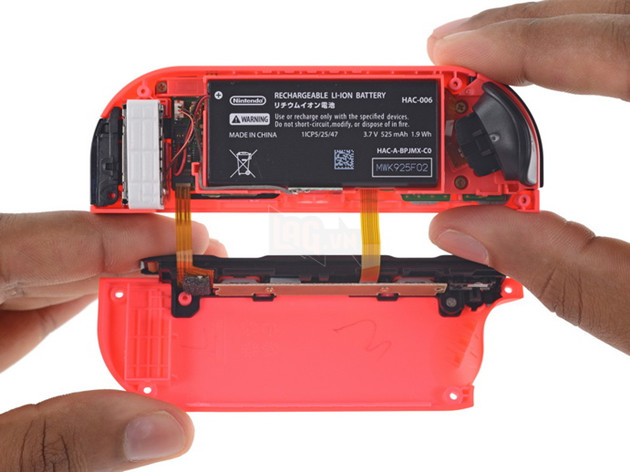

Bên trong là viên pin lớn 525mAh

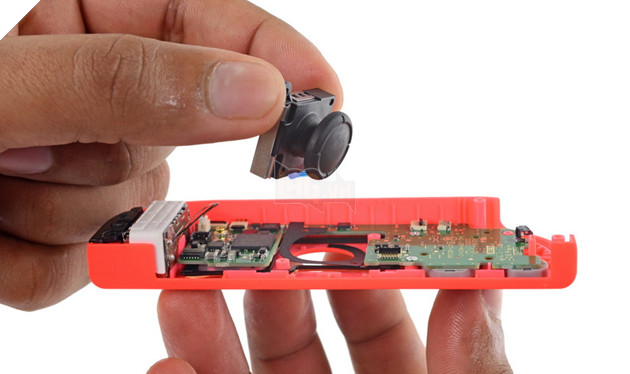

Cần joystick của tay cầm đã được tháo ra, linh kiện bên dưới cũng không phức tạp lắm. Trên này có con chip Bluetooth giúp tay cầm kết nối với Switch.

Đây là bộ rung phản hồi cho tay cầm, nhìn rất ấn tượng

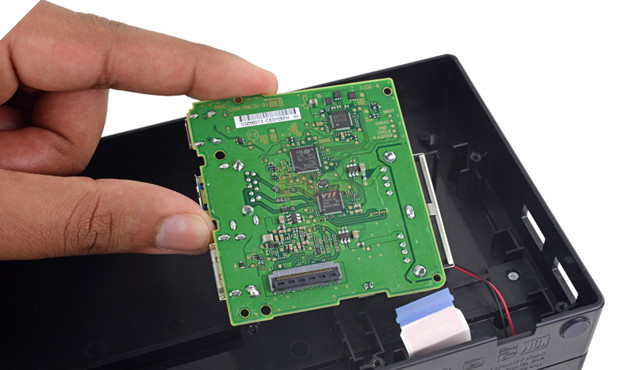

Cuối cùng là dock. Trên cái dock nối ra TV thì có một bo mạch đơn giản thế này kèm các cổng USB và HDMI. Có tổng cộng 2 cổng USB 2.0, một cổng HDMI, một cổng nguồn và một cổng USB 3.0.

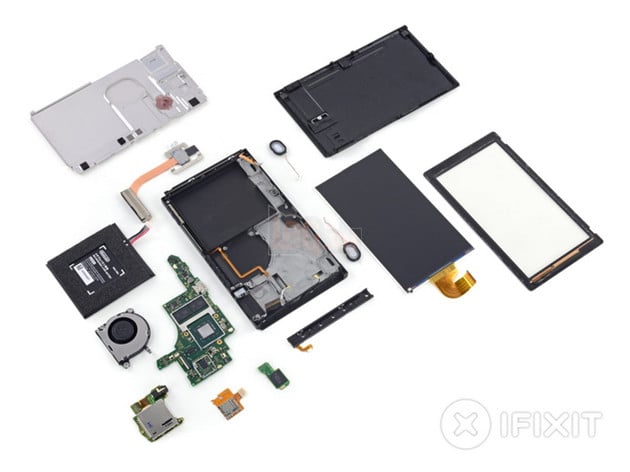

Toàn bộ linh kiện của Nintendo Switch khi được tháo rời ra

Nguồn: MindTribe, iFixit
Dịch: tinhte.vn
