Nhằm hỗ trợ anh em tự build dàn máy PC của mình, hôm nay Lag.vn sẽ đưa ra các kết nối thường thấy khi lắp ráp máy tính cơ bản đến nâng cao nhất
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet")
Bạn đã bao giờ thử tự build cho mình một dàn máy tính chơi game chưa? Nếu câu trả lời là có thì các bạn chắc chắn đã phải vật lộn với các kết nối có trong mainboard, case và nguồn không ít hơn một lần. Làm sao để đi dây gọn gàng như ảnh trên? Trước tiên các bạn cần phải biết các kết nối thông dụng trong dàn máy tính từ đó mới có thể đi dây gọn gàng và đẹp mắt được.
Trước tiên là bộ nguồn kết nối tới mainboard. Nguồn có nhiệm vụ cung cấp điện cho các linh kiện hoạt động thông qua các dây nối đến các cổng kết nối trên mainboard.

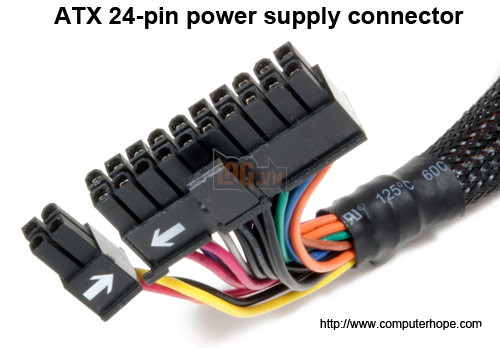

Đây là đầu cắm 24 pins cấp nguồn cho toàn bộ mainboard
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 2]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 2")

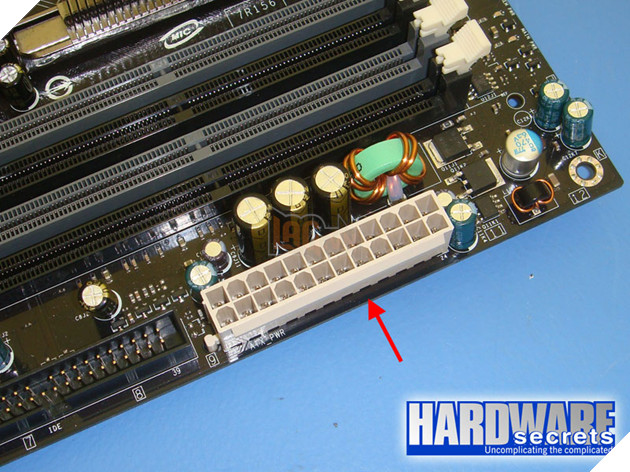

Nó sẽ kết nối với mainboard thông qua cổng này
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 3]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 3")

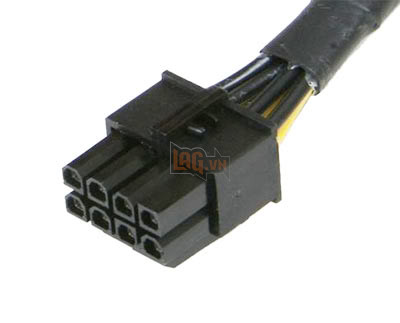

Đây là đầu 8 pin cấp điện cho CPU
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 4]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 4")

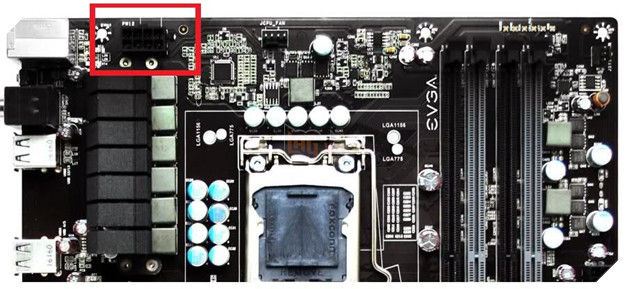

Nó sẽ kết nối với mainboard qua cổng này
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 5]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 5")
Một số CPU cần nhiều điện năng hơn sẽ cần bộ nguồn có nhiều hơn 8 pin cho CPU

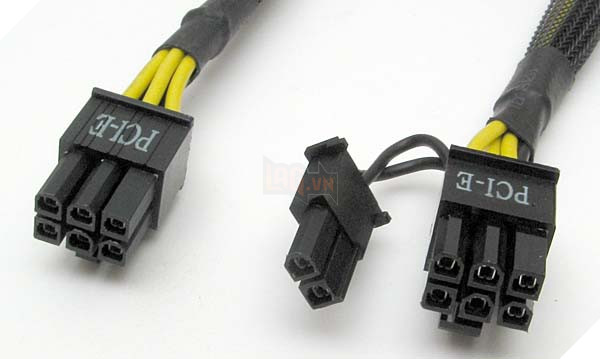

Đây là đầu 6 pin và 6+2 pin cho card đồ họa cần nguồn phụ
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 6]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 6")

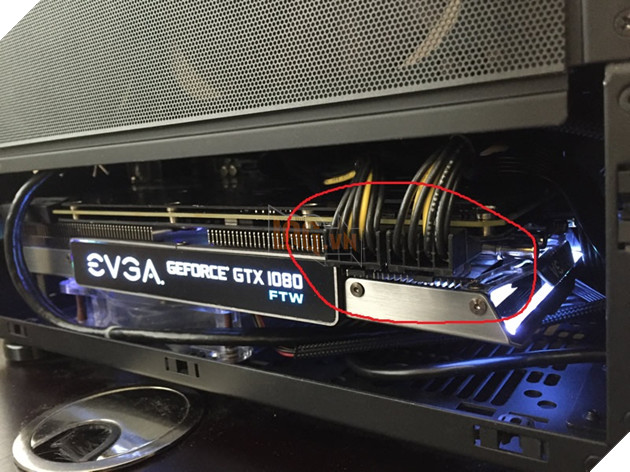

Nó sẽ kết nối tới card đồ họa để cấp nguồn
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 7]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 7")
Một số card đồ họa không cần nhiều điện năng thì không có kết nối này, một số cần nhiều hơn 8 pin để cấp nguồn

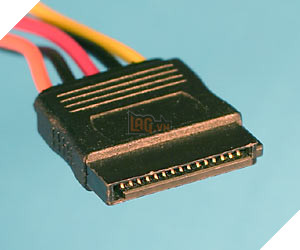

Dây nguồn SATA để cấp nguồn cho ở cứng 3.5 hoặc 2.5 inch hay SSD
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 8]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 8")

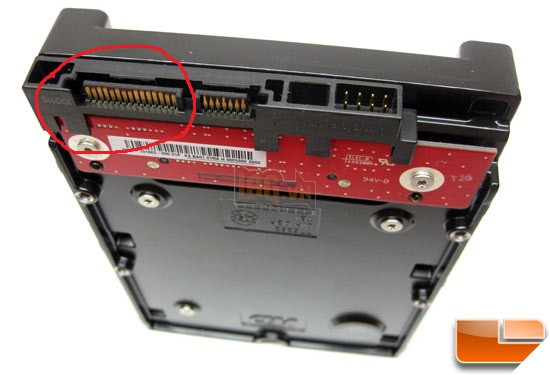

Cấp nguồn ổ cứng thông qua cổng này
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 9]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 9")

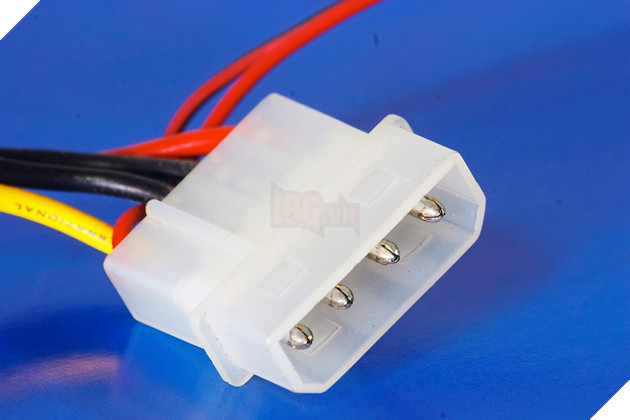

Còn đây là đầu Molex để cấp nguồn cho quạt, đèn, các thiết bị cần nguồn điện 12V khác.
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 10]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 10")

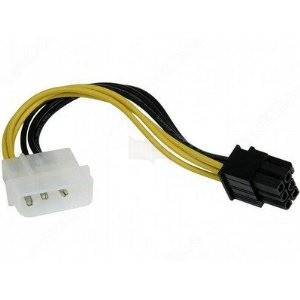

Có thể dùng molex để cấp nguồn các kết nối khác như PCIe qua đầu chuyển
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 11]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 11")
Tiếp theo là các kết nối trên mainboard (trừ các kết nối đã nêu)
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 12]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 12")

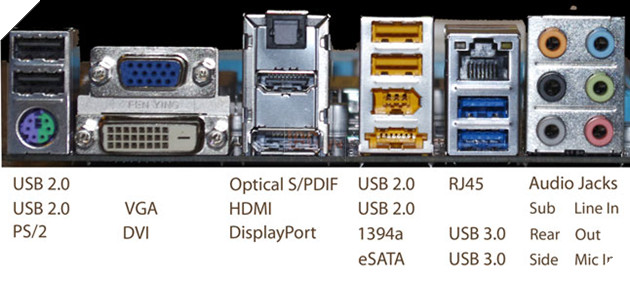

Kết nối thiết bị ngoại vi trên mainboard
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 13]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 13")

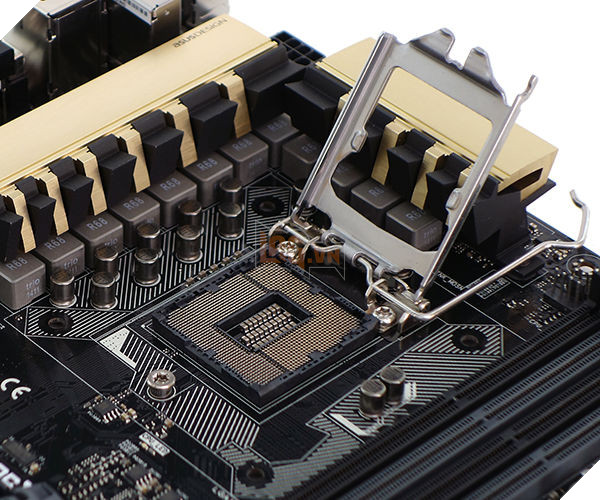

Socket CPU
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 14]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 14")

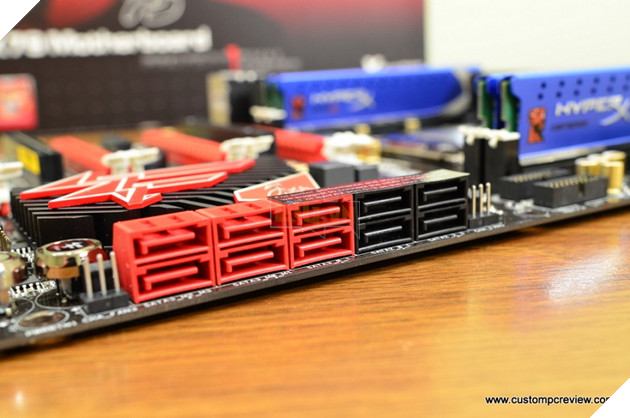

Socket SATA 3 để kết nối dữ liệu từ ổ HDD hay SSD
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 15]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 15")

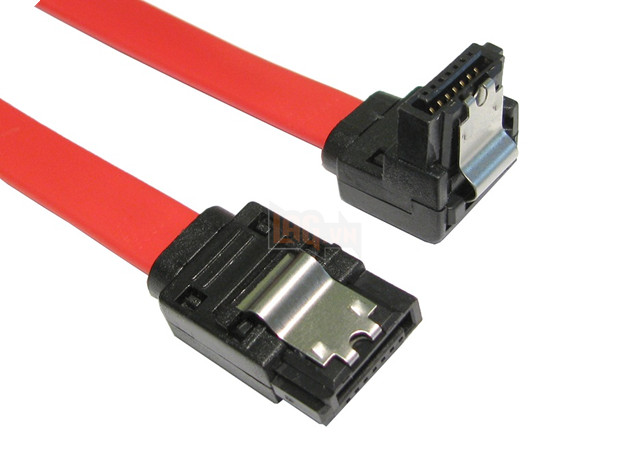

Nối với ổ bằng dây này
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 16]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 16")

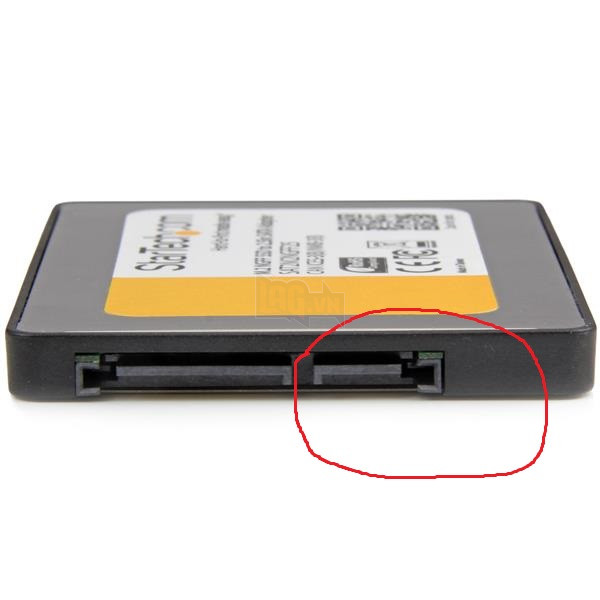

Đến kết nối ổ cứng hay SSD SATA 3
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 17]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 17")
Còn đây là các kết nối từ mặt trước case (front panel) tới main board
HD Audio
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 18]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 18")

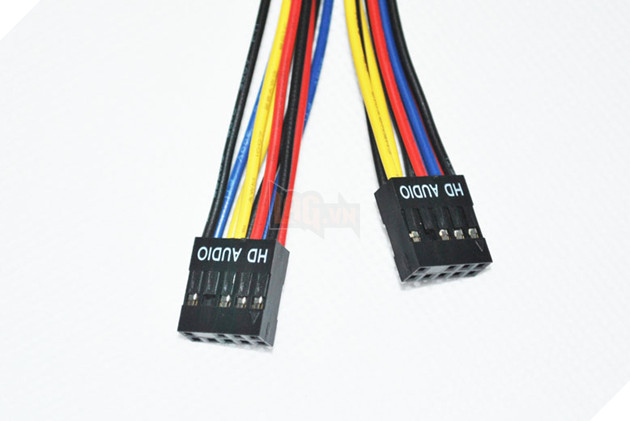

Kết nối tới front panel bằng dây này
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 19]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 19")

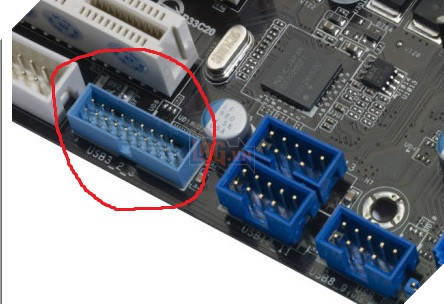

USB 3.0
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 20]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 20")

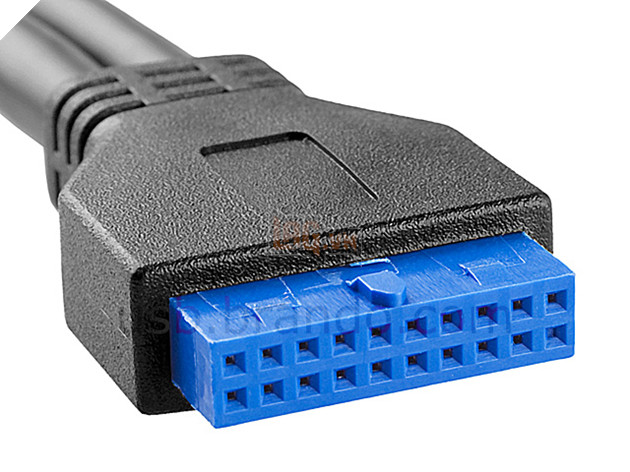

Kết nối bằng dây này
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 21]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 21")

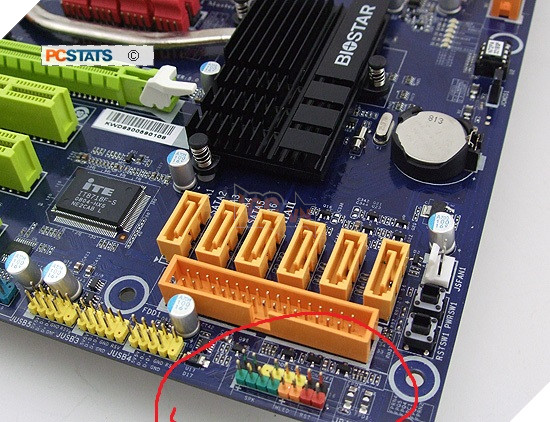

Cuối cùng là phần khó nhằn nhất tùy thuộc vào nhà sản xuất mainboard: các công tắt power, reset, HDD LED, power LED
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 22]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 22")

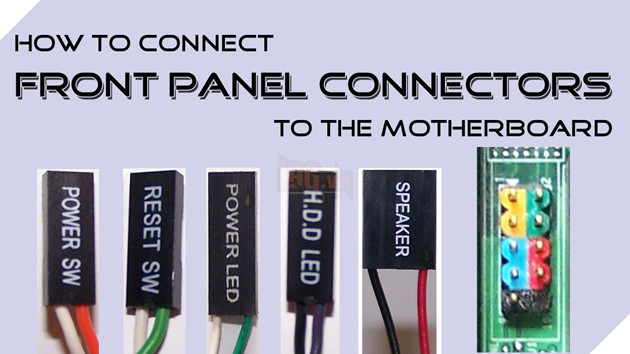

Đây là các dây kết nối
![Các kết nối cơ bản trong dàn máy tính chơi game mà bạn cần biết 23]( "Cac ket noi co ban trong dan may tinh choi game ma ban can biet 23")
Trên đây là một số kết nối phổ biến để lắp ráp case máy tính. Vẫn còn một số kết nối cao cấp hay ít gặp hơn trong lúc build. Hy vọng với các kiến thức cơ bản này, anh em có thể mày mò và tự lắp ráp dàn máy tính cho riêng mình. Chúc anh em thành công
